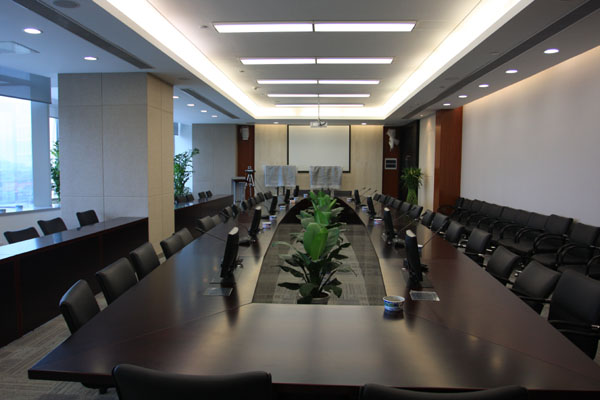

多媒体会议室系统”解决方案

发布时间:2018-09-16



多媒体会议室系统”解决方案

工程概述

1.工程建设目标

此次工程项目是承担多媒体会议系统的设计、安装、调试。

2.系统设计技术标准及规范

投影设备的制造、试验和验收除了满足本用户需求书的要求外,还符合如下标准:

《民用建筑电气设计规范》JGJ/T16-92

《工业企业通讯设计规范》GBJ42-81

《工业企业通信接地设计规范》GBJ115-87

《厅堂扩声系统声学特性指标》GYJ25-86

《厅堂扩声特性测量法》GB/T4959-1995

《客观评价厅堂语言可懂度的RASTI法》GB/T14476-93

《歌舞扩声系统的声学特性指标与测量方法》WHO301-93

《剧场、体育场馆、电影院和用途厅堂声学设计规范》GBTXXXX

《厅堂扩声系统设备互联的优选电器配接值》SJ2112-XX

《电工电子产品基本环境试验规程总则》(GB242)

《电工电子产品基本环境试验规程名词术语》(GB2422)

《电工电子产品基本产品试验规程,低温试验方法》(GB2423.l)

《电工电子产品基本环境试验规程,高温试验方法》(GB2421.2)

《数据处理设备的安全》(GB4943) IEC950

3.系统设计原则

3.1.先进型

采用的系统结构应该是先进的、开放的体系结构,和系统使用当中的科学性。整个系统能体现当今智能技术的发展水平。

3.2.实用性

能够最大限度的满足实际工作的需要,把满足用户的业务管理作为第一要素进行考虑,采用集中管理控制的模式,在满足功能需求的基础上操作方便、维护简单、管理简便。

3.3.可扩充性、可维护性原则

要为系统以后的升级预留空间,系统维护是整个系统生命周期中所占比例最大的,要充分考虑结构设计的合理、规范对系统的维护可以在很短时间内完成。

3.4.经济型

在保证系统先进、可靠和高性能价格比的前提下,通过优化设计达到最经济的目标。

4.系统设备选型原则

选用国际知名的器材,以及有雄厚实力和绝对优秀技术支持能力的厂家、代理商,以保证设计指标的实现和系统工作的可靠性。 基本是上选用同类产品中技术最成熟、性能先进、使用可靠的产品型号,以保证器材和系统的先进性、成熟性。选用高度智能化的、高技术含量的产品,建立系统开放式的架构,以标准化和模块化为设计要求,既便于系统的管理和维护使用,又可保持系统较长时间的先进性。

系统功能实现

一、投影显示系统

本系统的全数字化高清晰大屏幕投影显示系统有日本最大的视频类产品制造商日立公司生产的,具有亮度高、画面清晰、色彩艳丽逼真、视角宽、工作寿命长、易于维护、性能优、响应速度快等优点。

系统可以显示图形、数据的动态实时显示画面无延时、无抖动。

投影屏幕应亮度均匀、显示清晰、图像失真小、无眩光,色彩还原真实,在室内正常的办公室环境下能显示清晰明亮的图形/图像效果。

所有类型的显示画面都能相应比例无级放大到全屏显示,全屏范围内显示图形不变形,整个屏幕亮度均匀,无暗角或亮角等现象,画面稳定无闪烁。

RGB图像的亮度、对比度、色彩可每一路单独调整。

系统工作可靠,可连续24小时以上工作,一年365天不间断,故障率低,易于维护。

二、系统连接

每个会议投影单元有2路模拟RGB输入、1路数字电脑信号(DVI),1路VIDEO输入。本方案使用了1个输入端口,RGB1端口连接的输出。同时每个投影都有2个RS232串口,一进一出,互相串接一起,通过RS232端口和一台运行拼接控制软件的PC连接,由控制软件调节和控制整个组合显示屏的图像拼接及色彩等显示参数。

三、音响系统

多媒体会议室是进行会议活动的重要场所,其音响效果的好坏将直接影响到会议的质量,因此我们建议采用专业的会议音响配置方式。以下提出该会议室的音响配置方案:

美国QSC主音箱公司式世界上有名的音响制造厂家。该公司生产的QSC会议音箱在世界各地得到了广泛的使用,是各种中高档会议室会议音响设备的首选品牌。根据会议室的实际情况,该方案建议采用主音箱与辅助音箱配合使用的形式。主音箱采用美国QSC K12 K系列主音箱4只;配置: 多用途2分频;驱动单元:低频:12英寸锥体单元,高频:1.75英寸钛膜压缩单元;频率响应(-6 分贝):52 赫兹– 18 千赫兹;频率范围(-10 分贝):48赫兹– 20千赫兹;标称覆盖角(-6分贝):75° 圆锥形;最大声压级 (1米):131分贝/峰值;功放功率输出:1000 瓦/D类放大器承受功率足以将会场的各种声音效果清晰的再现出来。

但为了使音场能均匀的分布于会场的每一个角落,再加配一对美国QSC公司制造的AD-C42T会议吸顶音箱12只,使后场的与会者与前场的与会者一样感受到同样的音响效果。

同时,为了使会议厅的音响效果更佳,我们在设备中增配了调音台、音频矩阵处理器、反馈控制器等部件,可以有效的抑制啸叫的破坏声的出现,使整套配置将使会议音响效果达到国际先进水平。
